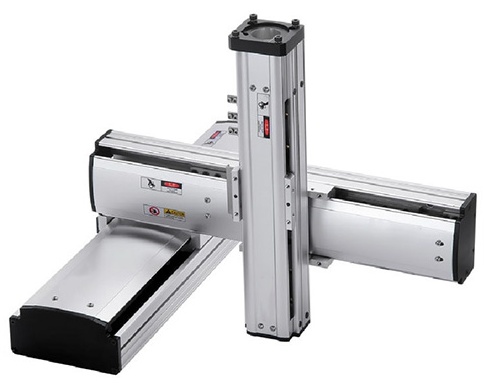

一般來說，電動機在工作時是旋轉的。但是，由旋轉電機驅動的車輛（如城市中的電動汽車和電動火車）需要作直線運動，由旋轉電機驅動的機器的某些部分也需要作直線運動。這需要一套將旋轉運動轉換為線性運動的裝置。你能用直線運動直接驅動的馬達來保存工具箱嗎？幾十年前人們就提出過這個問題。現在已經做了直線運動電機，也就是說，直線電機。

1工作原理。

直線電機是將電能直接轉換為直線運動機械能而不需要任何中間轉換機構的傳動裝置。它可以被看作是一個旋轉的馬達，被徑向切割和壓平。

從定子演化而來的一側稱為一次側，從轉子演化而來的一側稱為二次側。在實際應用中，一次側和二次側的長度不同，以確保一次側和二次側之間的耦合在所需的行程范圍內保持恒定。直線電機可以是短初級長次級或長初級短次級?？紤]到制造成本和運營成本，目前采用的是短一級二級。

直線電機的工作原理與旋轉電機類似。以直線感應電動機為例：當一次繞組與交流電源連接時，氣隙中產生行波磁場。在行波磁場的切割下，產生電動勢，在氣隙中產生電流。磁場相位產生電磁推力。如果初級是固定的，則次級在推力的作用下線性移動；否則，初級執行線性運動。





直線電機的原理并不復雜。假設一個旋轉運動的感應電動機沿著半徑被切割并扁平，這就變成了一個直線感應電動機（圖）。在直線電機中，旋轉電機定子的等效物稱為初級；旋轉電機轉子的等效物稱為次級。一次側在電磁力的作用下沿一次側直線移動。此時，初選將很長，并延伸到運動需要達到的位置，而二級不需要那么長。實際上，直線電機既可以使一次繞組很長，也可以使二次繞組很長；它可以是一次固定、二次移動、二次固定或一次移動。













2.應用程序





直線電機是一種新型電機，近年來得到了廣泛的應用。磁懸浮列車由直線電機驅動。











磁懸浮列車是一種全新的列車。在一般列車中，由于車輪與鋼軌之間的摩擦，速度增加，可達到的最大運行速度不超過300公里/小時。磁懸浮列車通過磁力懸浮列車，使列車脫離導軌，以減少摩擦，提高列車速度。這列火車是由直線電機牽引的。直線電機的一級固定在地面上，與導軌一起延伸到遠側；另一級安裝在列車上。主通道通過，列車沿著導軌前進。列車裝有磁鐵（有些是使用直線電機的線圈）。當磁體隨列車移動時，感應電流在地上的線圈（或金屬板）中產生，感應電流的磁場和列車上的磁體（或線圈）之間的電磁力懸掛在列車上。懸掛式列車的優點是運行平穩、無顛簸、噪音低、牽引力小。只要幾千千瓦的功率就能使懸掛列車的速度達到550km/h，當懸掛列車減速時，磁場的變化減小，感應電流也減小，磁場減弱，使懸掛力下降。懸掛列車還配備有車輪裝置。它的輪子像飛機。他們旅行時能及時收車。停靠時，它們可以放下并支撐列車。為了使大質量的列車磁懸浮，需要一個強磁場。實際上，需要高溫超導線圈來產生如此強大的磁場。













直線電機除了用于磁浮列車外，還廣泛應用于其它領域，如輸送系統、電錘、電磁攪拌器等。在我國，直線電機也逐步得到推廣和應用。直線電機的工作原理雖然不復雜，但在設計和制造上有其自身的特點。產品不如旋轉電機成熟，需要進一步研究和改進。





三。直線電機與傳統旋轉電機+滾珠絲杠運動系統的比較





在機床進給系統中，直線電機直接驅動與原旋轉電機驅動的最大區別在于，消除了電機與工作臺（托架）之間的機械驅動，機床進給驅動鏈的長度縮短為零。因此，這種類型的傳輸也稱為“零傳輸”。正是因?yàn)檫@種“零驅動”模式，才帶來了原旋轉電機驅動方式無法實現的性能指標和優勢。





1）高速響應





由于系統中直接取消了響應時間常數較大的機械傳動部件（如絲杠等），使得整個閉環控制系統的動態響應性能大大提高，且反應靈敏、快速。





2）準確度





該直線傳動系統消除了由絲杠等機械機構引起的傳動間隙和誤差，減小了由于傳動系統在插補運動中的延時而引起的跟蹤誤差。通過線性位置檢測反饋控制，可以大大提高機床的定位精度。





3）動剛度高





由于采用了“直接驅動”，避免了中間傳動桿在起動、換擋和換向過程中彈性變形、摩擦磨損和齒隙引起的運動遲滯，提高了傳動剛度。





4）快速、短加減速





由于直線電機主要用于磁懸浮列車（高達500公里/小時），所以它被用于機器進給驅動，以滿足超高速切削的最大速度（需要達到60-100M/min或更高）。當然沒問題。由于上述“零傳動”的高速響應，大大縮短了加減速過程。為了在起動時達到高速，可以在高速時準停車。更高的加速度是可用的，通常高達2至10克（g＝9.8 m/s2），而滾珠絲杠驅動的最大加速度通常僅為0.1至0.5 g。





5）行程長度不限





通過在導軌上連接直線電機，行程長度可以無限延長。





6）動作安靜，噪音低。





由于消除了傳動螺桿等部件的機械摩擦，導軌可與滾動導軌或磁懸浮導軌（無機械接觸）配合使用，大大降低了運動時的噪音。





7）高效





由于沒有中間傳動環節，消除了機械摩擦?xí)r的能量損失，大大提高了傳動效率。
