直線電機的結構可以看作是一個沿徑向分裂的旋轉電機，而電機的圓周成一條直線。定子相當于直線電機的一級，轉子相當于直線電機的二級。初級電流應用時，氣隙中產生行波磁場之間的初級階段，和生成驅動力作用下的行波磁場和次級永磁直線運動，實現運動部件的直線電機的工作原理是將一個旋轉感應電動機沿半徑方向和壓平它，所以它變成了一條直線



    直線電機的結構可以看作是一個沿徑向分裂的旋轉電機，而電機的圓周成一條直線。定子相當于直線電機的一級，轉子相當于直線電機的二級。當一次電流，氣隙中產生行波磁場之間的初級階段，和生成驅動力作用下的行波磁場和二級永久磁鐵，從而實現運動部件的直線運動。



    直線電機的工作原理是將一個旋轉的感應電機沿半徑方向分裂并變平，成為一個直線感應電機



    主要部分很長，延伸到運動需要達到的位置，次要部分也很長。它可以固定在主部，移動在次部，固定在次部，移動在主部。根據楞次定律，交流后定子內產生的磁通量在運動物體的金屬板上產生渦流。如果引起渦流的感應電壓為e，金屬板具有電感L和電阻R，那么根據Fermin規則，渦流和磁通密度將產生連續的推力f。



    直線電機特性



    由于直接消除了絲杠等響應時間常數較大的機械傳動部件，使得整個閉環控制系統的高速響應性得到了很大的改善。



    高精度直線傳動系統消除了絲桿等機械機構引起的傳動誤差，減少了插補過程中傳動系統滯后引起的跟蹤誤差。通過對直線位置檢測的反饋控制，可以大大提高機床的定位精度。



    傳動桿的彈性變形、摩擦磨損和反間隙引起的運動滯后提高了傳動剛度。



    快速、加減速過程中短行程長度不受導軌上串聯直線電機的限制，可以無限延長其行程長度。



    由于消除了傳動絲桿等部件的機械摩擦，并采用滾動導軌或磁墊懸浮導軌（無機械接觸），運動時噪音會大大降低。



    由于沒有中間傳動環節，消除了機械摩擦的能量損失。



    直線電機的應用



    直線電機主要用于三個方面：



    廣泛應用于自動控制系統中，作為長期連續運行的驅動電機，以及需要在短時間、短距離內提供巨大線性運動能量的裝置中。

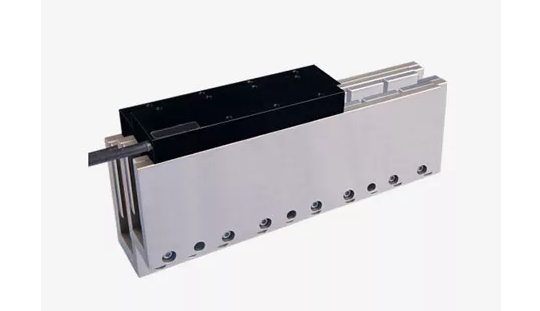

    u型槽無刷直流電動機可以直接驅動，不需要將旋轉變?yōu)橹本€運動。機械結構簡單可靠。電機運行平穩，無齒槽效應，動態響應速度極快，慣性小，加速度可達20g，速度可達10-30m/s，低速1？M/s，高剛性，結構緊湊，可選配線性編碼器用于高精度的位置控制，其位置精度取決于所選編碼器。



    定子軌跡可以根據需要連接，所以理論上電機長度是無限的。電機與定子無接觸運動，無常見的絲杠球、帶傳動引起的磨損、卡鉆、背隙等問題。因此，我們的直線電機可以實現免維護的長期工作。我們的u型槽直線電機可分為兩類：核心型和非核心型。鐵芯式直線電機單位體積輸出較大，無磁滯和渦流效應，運動平穩、速度快，磁損耗小，發熱小。



    特別適用于機器人、執行機構、直線平臺、光纖定位、精密機床、半導體制造、視覺系統、電子元器件插件、工廠自動化等需要高速、高精度運動系統的應用。
