首先，本文所指的直線導軌是滾動直線導軌。根據滾動體的類型分為滾珠導軌、滾柱導軌，前者包括十字滾珠導軌，而十字滾柱導軌又可歸結為后者。按形狀分為方形軌道（截面尺寸大致為等邊矩形）和扁平軌道（截面尺寸大致為扁平矩形），一般不說明是指方形軌道，扁平軌道的正式名稱是微型滾珠滑軌。按制造結構可分為2排滾珠（或滾柱，同）導軌、4排滾珠導軌等。

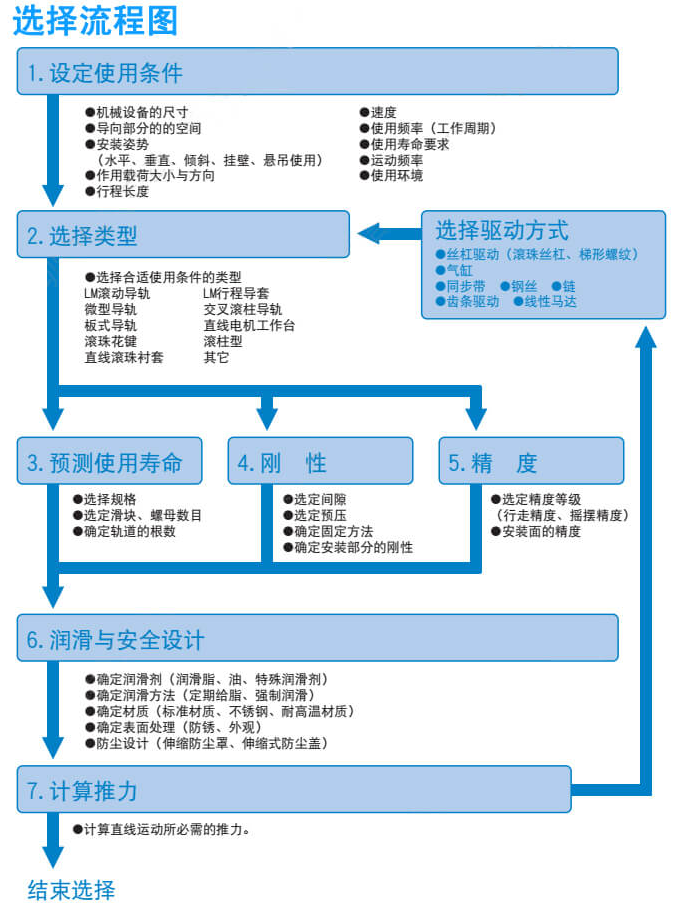

![[直線導軌]直線導軌如何選型？選擇的時候要注意哪些問題？](/uploads/allimg/200408/1-20040PZG3143.png)
規格型號排列介紹：
目前，直線導軌市場的標準化程度相對較高，除部分日本品牌外，大部分品牌都可以替代，這也是整個傳動機械產品市場的趨勢。各廠家的一般車型排列規則有兩種，一種是歐洲系列，一種是日本系列，前者是以德國系列產品為代表，數字比較復雜，主要是字母和數字的混合數字，但數字的含義比較復雜，有的只是全部數字，以點分隔，例如：123.123.12.123.1。日本產品是用日本產品來表示的，編號比較簡單，一般的方式也是字母和數字，一般前面是一個數字，代表產品系列，后面的數字代表相關的規格和尺寸，如軌道的寬度、長度、滑塊的數量，后面的字母表示其他指標，如形狀精度。上述說明是指一般編號原則。具體型號請參照本品牌產品樣本。
選型的基本原則：
1——以標準型號為主，不以特殊型號為主：每個廠家的樣品都會列出同一產品下的許多規格，但事實上，大多數規格可能不是生產出來的，或者交貨時間很長，所以不必選擇非常規規格，以免訂貨、交貨時出現問題，維修等環節。
2-性能優先于價格：滿足設計要求應該是用戶的首要目標，然后找到合適的供應商以獲得相對較低的價格是可行的。機械產品，尤其是零部件行業很少有奸商，除了高端品牌如果忽略渠道因素你可以認為價格是高品質的。
3——優先考慮品牌的持續供應能力，而不是單一規格或單一訂單：不要相信任何廠家的打折促銷（見上海某某大米網站廣告：新用戶可獲得30%的折扣），導軌不是醬油，沒有釀造和勾兌的成本差異。
4——產品類型優先于品牌：作為用戶，為忠于品牌而驕傲是愚蠢的，必須在適當?shù)臅r間和適當?shù)膱龊线x擇不同品牌的產品。例：一位用戶安裝的電火花機是日本**K導軌，壞了一個滑塊，保修期需要訂購，但被廠家告知必須全套訂購，7000多件，2.5個月到貨，而臺灣品牌***N類似型號只要2000多件，現貨。憑借近10年的行業經驗，我保證兩款車型的質量差異不會太大。但我不能。為什么？因?yàn)樵瓉淼慕M合高度和滑塊安裝孔不一樣。（為避免廣告嫌疑，品牌中的一些字母用*代替）
5——在決定型號之前，先問問供應商：不要太相信制造商的樣品。如果你仔細看，你可能會看到這樣的東西在封底或封底3:“。。。此目錄中的所有參數僅供參考，我們將盡力使它們正確，但不能保證完全正確。我們也保留更改產品參數的權利，恕不另行通知。你根據這個樣品買的東西可能和樣品上的不一樣，另外一個人也可能是不負責任的。當然常見這樣的問題別人可以給你改，但拖延的時間是用戶。因此，在選擇型號時要及時與供應商溝通
選擇步驟和參數注意事項：
直線導軌的選擇必須基于鋼軌寬度、鋼軌長度、滑塊類型和數量、精度、使用條件、承載能力和預期壽命。所謂使用條件主要是指應用何種設備、精度要求、剛性要求、負載方式、行程、運行速度、使用頻率、使用環境等因素。根據條件選擇合適的產品系列。各直線導軌的制造商對其產品進行了適當?shù)南盗袆澐帧?/div>
1——確定軌道長度。
這個長度是軌道的總長度，而不是行程。總長度=有效行程+滑塊間距（大于2個滑塊）+滑塊長度×滑塊數量+兩端安全行程。若加防護罩，則應加兩端防護罩的壓縮長度。需要注意的是，事先詢問品牌本規格的整個導軌的最大長度，超過此長度則需要使用對接。大多數廠家全長最大是4000（一般微軌是1000），有的是3000，這與廠家的加工設備有關。如果需要對接，并且用戶希望提前在機器上加工安裝孔，最好提供接口圖。另一點請?zhí)貏e注意，導軌上的安裝孔間距是固定的，用戶在確定鋼軌長度時應注意位置，例如：15鋼軌，600鋼軌。如果沒有告知供貨商所需的端部尺寸，一般到貨狀態為10個安裝孔，導軌的兩個端面與最近的安裝孔中心的距離為30、30，但可能是其他尺寸。每一個品牌的尾端出貨規定的大小略有不同，大部分的違約都是兩端一樣的。還有一點，導軌長度誤差，一般品牌默認在2000±1~2mm以下，2000~4000±2~3mm，如果用戶要求更準確，最好在訂貨合同上注明誤差值或提供圖紙。在這種情況下，供應商可以收取額外的加工費。
2——確定輪距。
輪距是指滑軌的寬度。鋼軌寬度是決定其承載尺寸的關鍵因素之一，四排鋼球（也是兩排鋼珠的一部分）的鋼軌方頭產品一般有15、20、25（23）、30（28）、35（34）、45、55（53）、65（63），有的品牌最大產量達到45種規格，有的小廠家可能只有30種。期貨產品也有85120種，但大多數廠家不生產。
平軌（微滑層，基本為雙列滾珠軸承）規格為3、5、7、9、12、15，以上六種規格各有一個寬規格（滑軌寬度為標準的2倍，其中15個滑軌安裝孔為2柱），共12個，但部分廠家不能生產以下7款車型，請咨詢具體品牌供應商。注意：（）是實際輪距。
3——確定滑塊的類型和數量。
滑塊有兩種常見類型：法蘭滑塊和方形滑塊。前者稍低，但稍寬，安裝孔穿過螺紋孔，后者稍高，稍窄，安裝孔為盲孔螺紋。兩者都有短型、標準型和加長型（有些品牌又稱中載、重載和重載），主要區別是滑塊體（金屬部分）長度不同，當然孔間距可能不同，大多數短型滑塊只有2個安裝孔?；瑝K的數量應由用戶計算，只推薦一個：小到可以攜帶，大到可以安裝?；瑝K的類型和數量以及滑塊的寬度構成荷載大小的三個要素。
4——確定準確度水平。
任何廠家的產品都會標注準確度等級，有的廠家的標簽比較科學，一般用名稱的第一個字母表示等級，如普通N級、精密P級。有的廠家以1、2、3、4、5表示準確度由高到低，有反向的，簡而言之，就是把顧客和原則混為一談。質疑其準確性的用戶可以參考樣本。精度是一個綜合概念，一般由直線運行誤差、組合高度誤差、滑塊底面至滑塊底面寬度誤差、成對高度誤差和成對寬度誤差組成。對于大多數工業機械來說，普通精度都能滿足要求，稍高的要選擇H級，數控機床等設備要選擇普通P級，其他超精密機械要選擇SP（超精密），UP（頂級精度）比較合適。后三個級別需要嚴格的安裝和使用條件來證明性能。
5——確定其他參數
除上述四個主要參數外，還有一些參數有待確定，如組合高度類型、預壓等級等，組合類型的高度主要包括高低組合模型和組合模型兩大類，顧名思義，組合類型的高度（滑軌底部到頂部）組合滑塊表面）、下裝配式、下裝配式，根據規格尺寸差異在2~7mm之間，造成這種差異的原因是滑塊高度大小不同，通常與滑道無關（也有部分牌號鋼軌與滑塊不同）。這兩種類型對導軌副的其它參數影響不大，用戶可以自行選擇。我建議兩點：一是高裝多數品牌現貨供應，低裝可能庫存較少，考慮到未來受損的訂貨時間，盡量選擇前者。其次，高裝配式滑塊比低裝配式滑塊貴一點。30個或更少的滑塊大約是10到20個。
預載等級是什么東東，說起來有點麻煩，大家都這么簡單的理解：預載等級高滑塊與滑軌之間的間隙小或是負間隙，反之預載等級低。感覺上的差別是高水平滑塊的滑動阻力大，低水平滑塊的滑動阻力小。表達式的方法取決于制造商的選擇樣本，等級號有3，也有5。等級的選擇要看用戶的實際使用場合，一般原則是滑軌規格大，荷載大，有沖擊力，精度高的場合可以選擇預載等級高一點，反之選擇低一點。提示：1——預載等級與質量無關；2——預載等級與滑軌的工作精度成正比，與使用壽命成反比。
嗯，差不多吧，其實很簡單，一是看品牌，二是看規格參數，還有就是型號，導軌滑塊都是標準件，在市場上大多是通用的。只是價格不同。
