在環形直線電機系統中，轉彎的四個角度即圓弧段，不是整90度或整180度，而是稍微比90度或180度稍微小一點；所以直線段的實際長度，需要比按整90/180度計算出來的長度，稍微長一點。下面以兩圓弧段+兩直線段組成的環形導軌系統為例，來說明安裝注意事項：

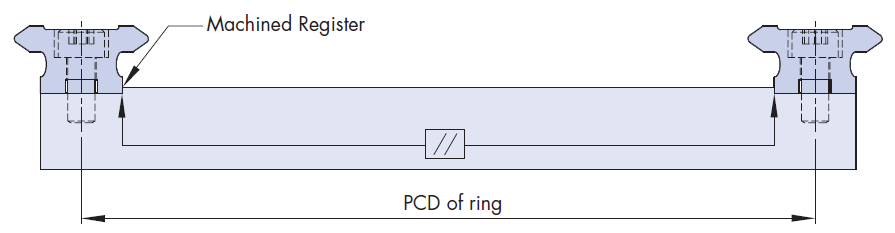

一：先安裝直線段，兩平行安裝直線段之間的距離為圓弧導軌的直徑：

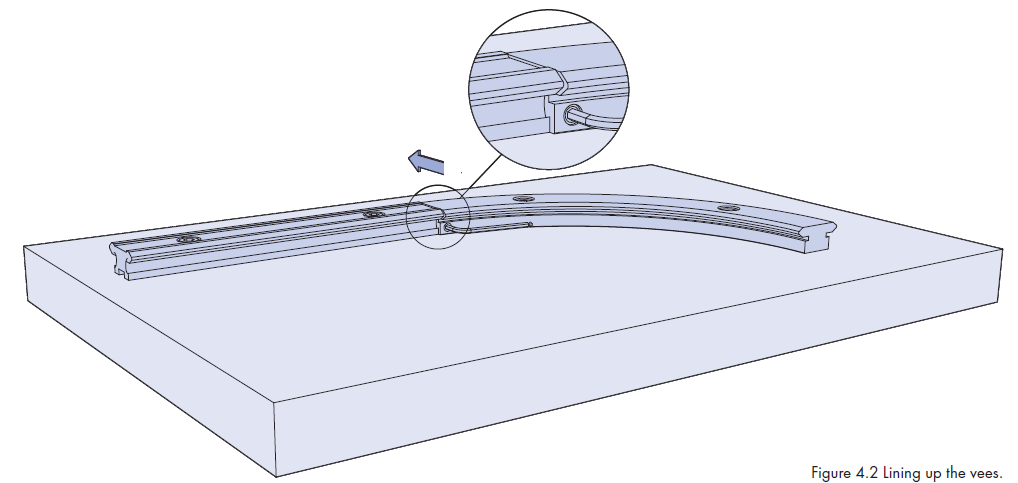

二：安裝圓弧段的時候，需要通過接合部的頂絲機構，把圓弧段的兩端往外頂，和安裝固定好的直線段對齊；注意：是以直線段為基準，讓圓弧段去對齊：



環形導軌V型滾輪軸承精度等級

環形導軌的直線段和圓弧段，均為精磨導軌，精磨表面的粗糙度為Ra0.4微米；為了保證平滑和精密的傳動，配套的V型滾輪所選用的滾輪球軸承為精密軸承，其精度等級為P4級，有些尺寸的精度等級達P2級:



滾動球軸承的精度主要包括尺寸精度與旋轉精度。精度等級已標準化，從低到高依次為P0級、P6級、P5級、P4級、P2級；P2級最高。
