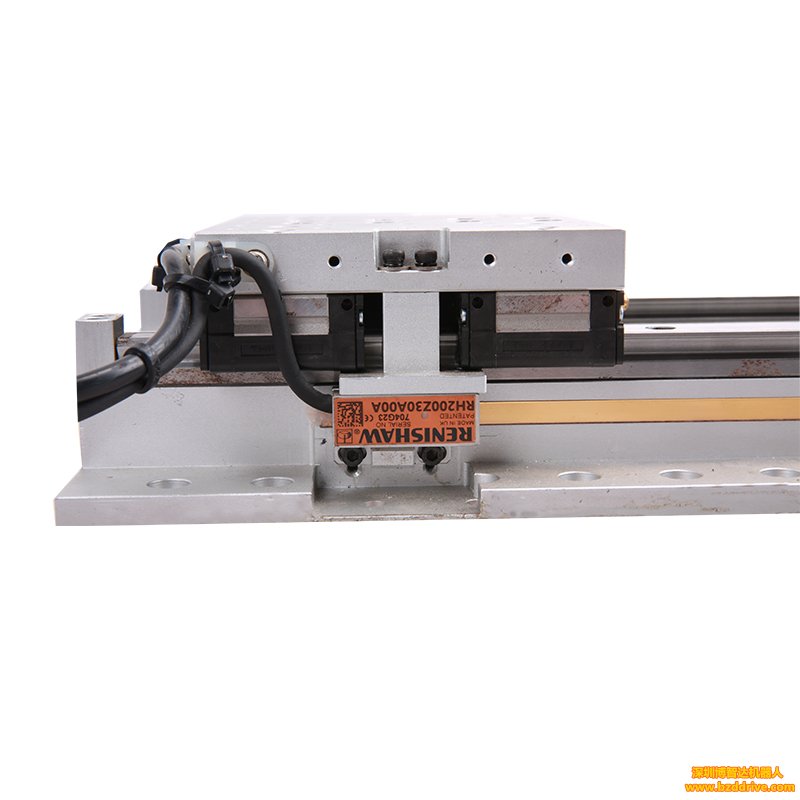

這種構造緊湊小型直線電機，包含結構件、線軌、導軌滑塊、動子設備、電機定子設備和旋轉編碼器設備。




綜上所述線軌固定不動在結構件上，綜上所述導軌滑塊與線軌咬頜進而可以延線軌滑動。綜上所述動子設備包含扁平電纜、電磁線圈、出軸及其電子光學尺，綜上所述扁平電纜固定不動在導軌滑塊上，綜上所述電磁線圈、出軸及其電子光學尺固定不動在線架上，綜上所述出軸取決于于結構件具備伸出和縮回兩種位置狀態。綜上所述電機定子設備包含成雙的磁軛及其磁鐵，綜上所述磁軛固定不動在結構件上，綜上所述磁鐵貼在磁軛上，綜上所述電磁線圈配置在兩磁鐵之間。綜上所述旋轉編碼器設備包含固定不動在結構件內的讀數頭，讀數頭設置在電子光學尺旁側。綜上所述出軸和讀數頭配置于結構件內、扁平電纜的同一側且在導軌滑塊滑動的前后方向上呈串行分布。本發明整體結構緊湊，節約空間。
